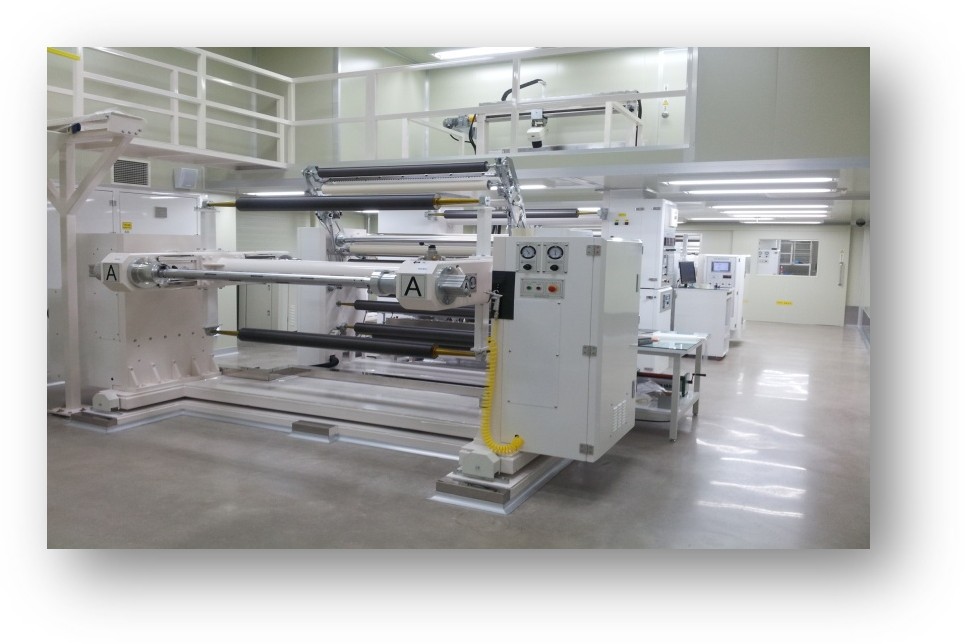

COATING LINE
언와인더부터 리와인더까지,
언와인더부터 리와인더까지,
코팅 라인 전체를 자체 제작
점도·도포량·원단에 맞춘 코터(Coater), 정밀 건조 챔버, 합지·권취 설비, 그리고 측정·교반·슬리팅 등 주변기기까지 한 라인으로 구성합니다. 모든 설비는 안전성·정밀도·에너지 절감을 기준으로 설계됩니다.
코터
COATER
Slot Die Coater
슬롯다이 코터
저점도 박막부터 중·고점도 정밀 코팅까지 대응하는 다이 방식 코터.
- 코팅점도 : 저점도 30~500 / 중점도 500~1,500 / 고점도 1,500~5,000cps
- 코팅두께 : 1 ~ 500㎛ 내외
- Back-Up Roll + Slot Die + Vacuum Station 구성
- 점도 유지·액공급 겸용으로 이물 혼입 최소화
- Slot Die 본체 국산, 무맥동 정량 펌프 사용
Knife Comma Coater · 2007 특허
나이프 콤마 코터
고점도·고도포량 코팅에 최적화된 콤마 방식 코터.
- 코팅점도 : 1,000 ~ 150,000cps 용이
- 코팅두께 : 8 ~ 100,000㎛
- 하부 Back-up Roll + 상부 Knife Roll 코팅
- 콤마 나이프 Ø165 / Back-up Steel Roll Ø315

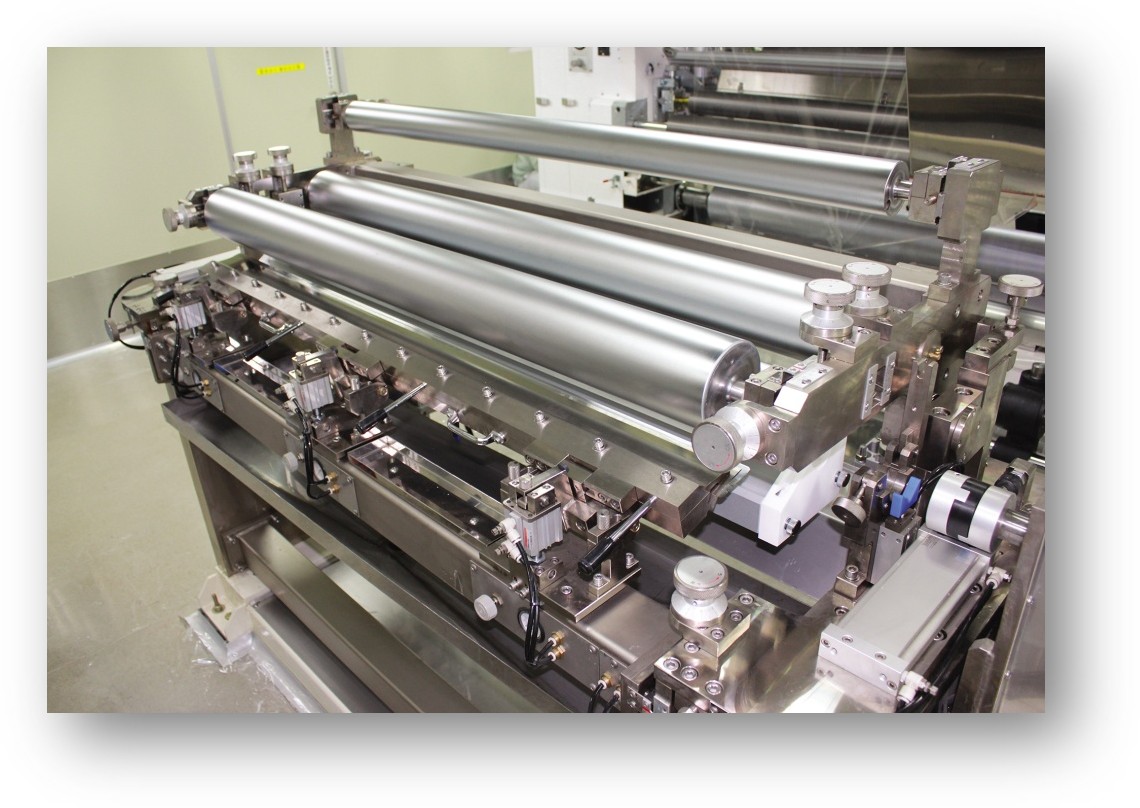

Micro Gravure Coater
마이크로 그라비아 코터
코팅면·평활도가 매우 우수한 초정밀 박막 코터.
- 코팅점도 : 30 ~ 300cps 미만
- 코팅두께 : 1 ~ 20㎛
- Micro Bar Roll 중심 전·후 Guide Roll 상하 조정
- 순환 액받이 · 다이어프램 무맥동 정량 펌프

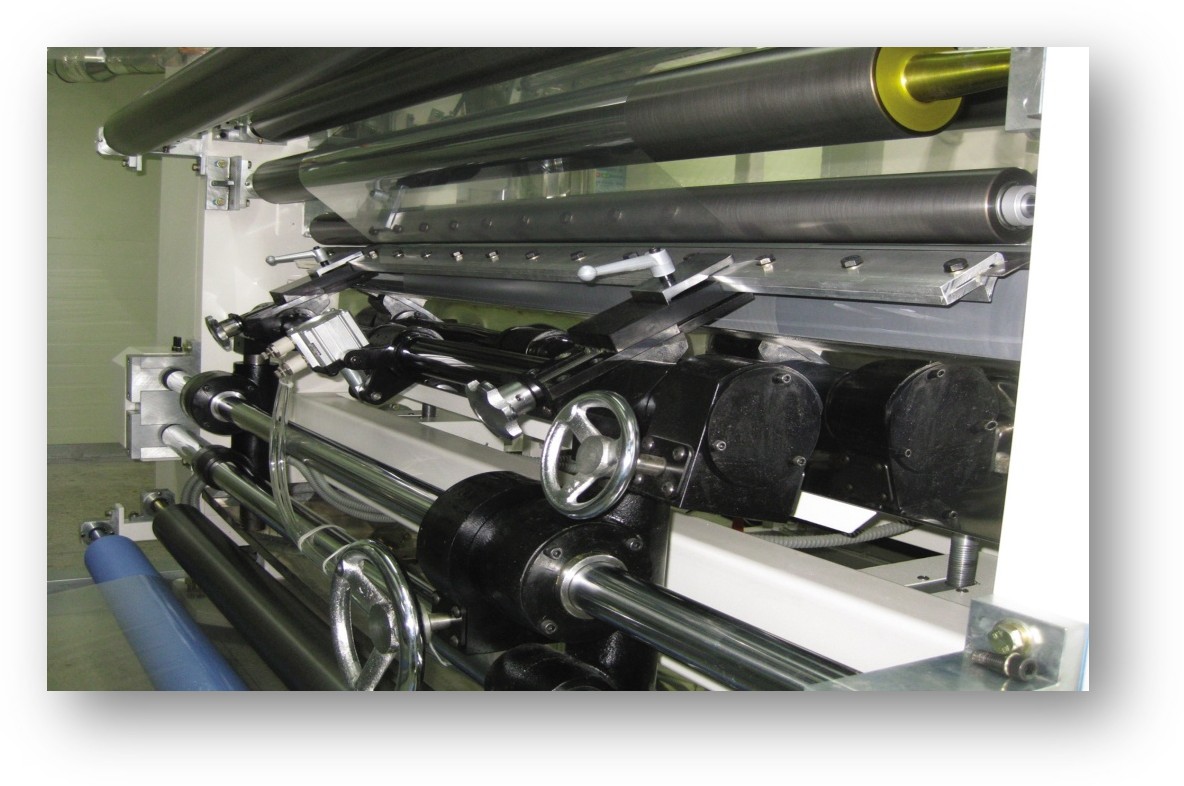

Gravure Coater
그라비아 코터
잉크 전이 방식의 범용 코팅·인쇄 코터.
- 코팅점도 : 4,000cps 미만 (제품 따라 이상도 가능)
- 코팅두께 : 6 ~ 30㎛(Wet)
- Mesh Roll + Knife Doctor 작업
- 인쇄 · 점/접착 코팅에 사용

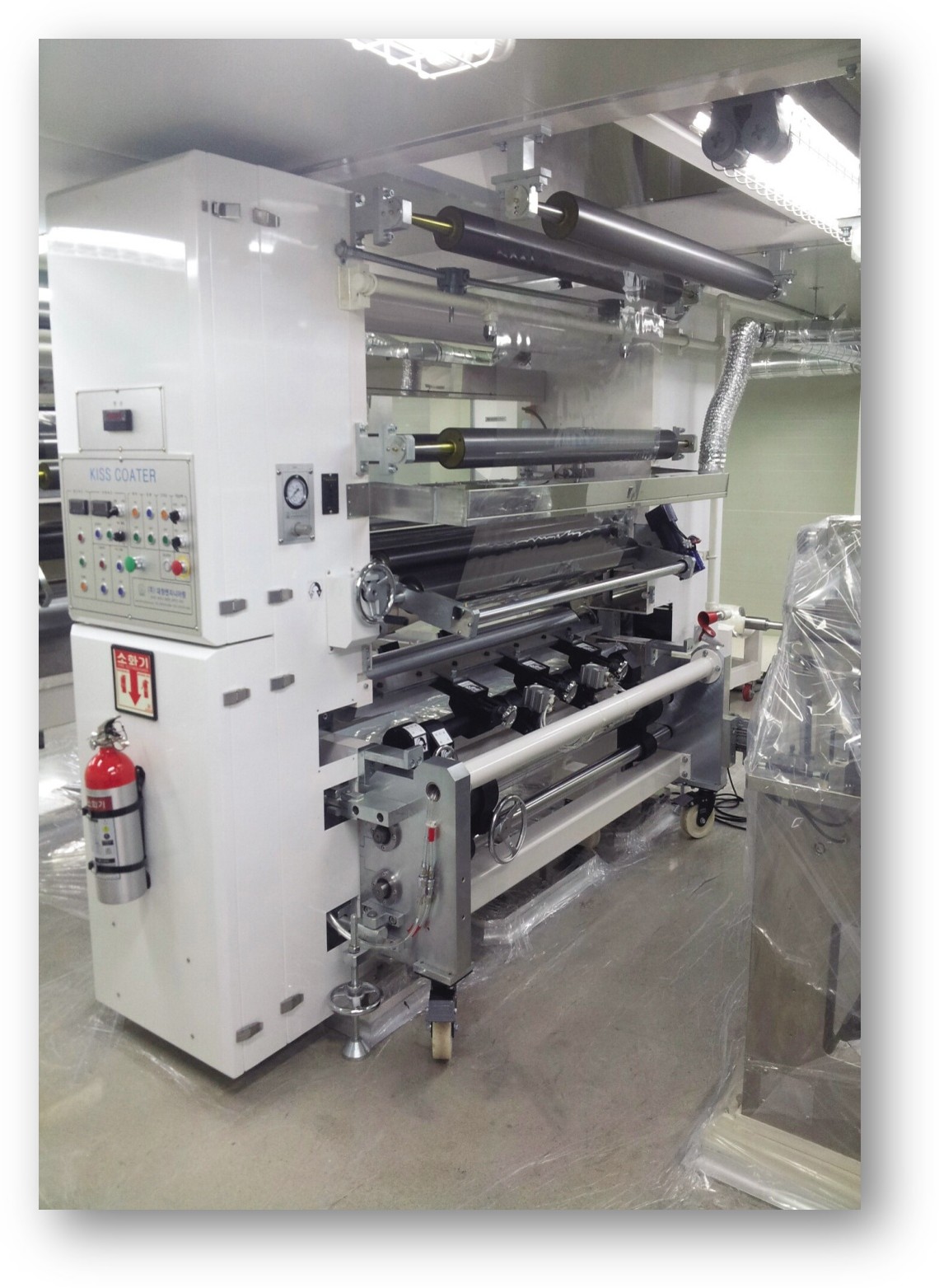

Kiss Reverse Coater
키스 리버스 코터
사선 메쉬롤로 두께를 조절하는 리버스 방식 코터.
- 코팅점도 : 10 ~ 300cps
- 코팅두께 : 3 ~ 20㎛
- 전·후 Guide Roll Cr 도금
- Gravure · 3단 Reverse 겸용, 정밀 Knife Doctor

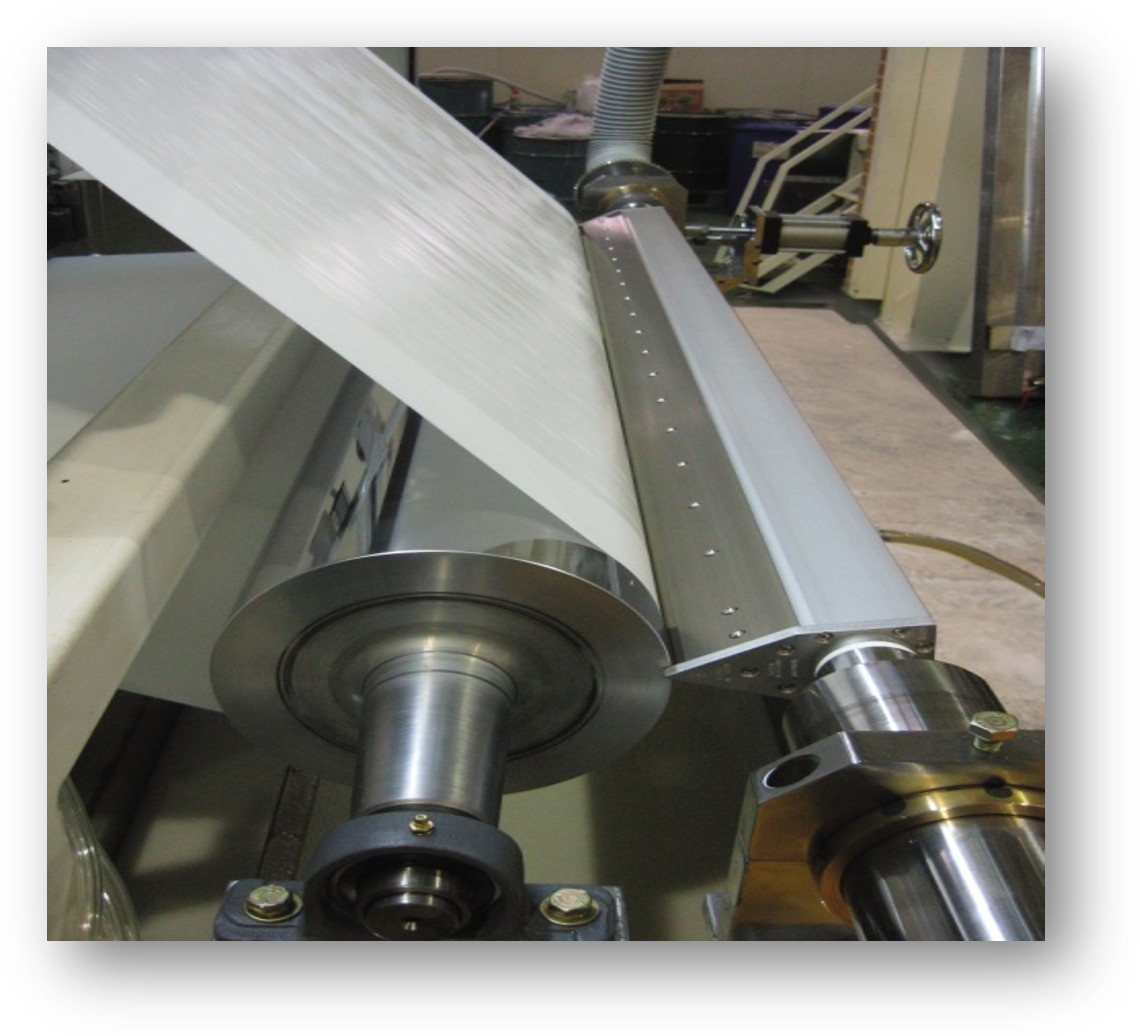

Air Knife Coater
에어 나이프 코터
에어 나이프로 코팅면을 깎아내는 소량·박막 코터.
- 코팅점도 : 30 ~ 500cps
- 코팅된 면을 에어 나이프로 깎아냄
- 종이에 소량 코팅에 용이
권취 · 송출
WEB HANDLING

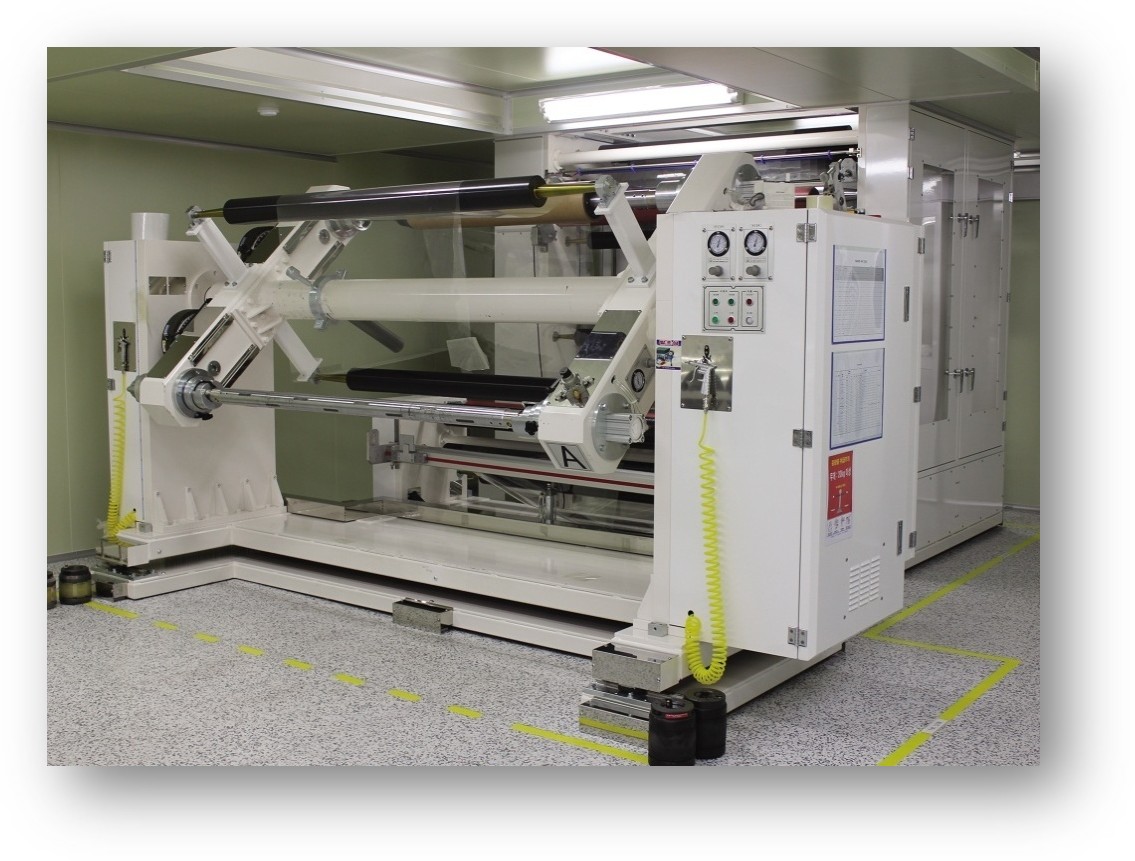

1st Turret Unwinder
1차 터렛 언와인더
작업 필름을 일정 텐션으로 코팅부에 공급하는 권출 장치.
- Turret 회전 방식(연속작업), 구동부 밀폐식 조립
- 텐션 유지 : 파우더 브레이크 / A-Vector 모터 Dancer 제어
- Air Shaft : 3 · 6 inch (Adapter)
- 자동 · 반자동 · 수동 커팅, 양방향 척킹 해제

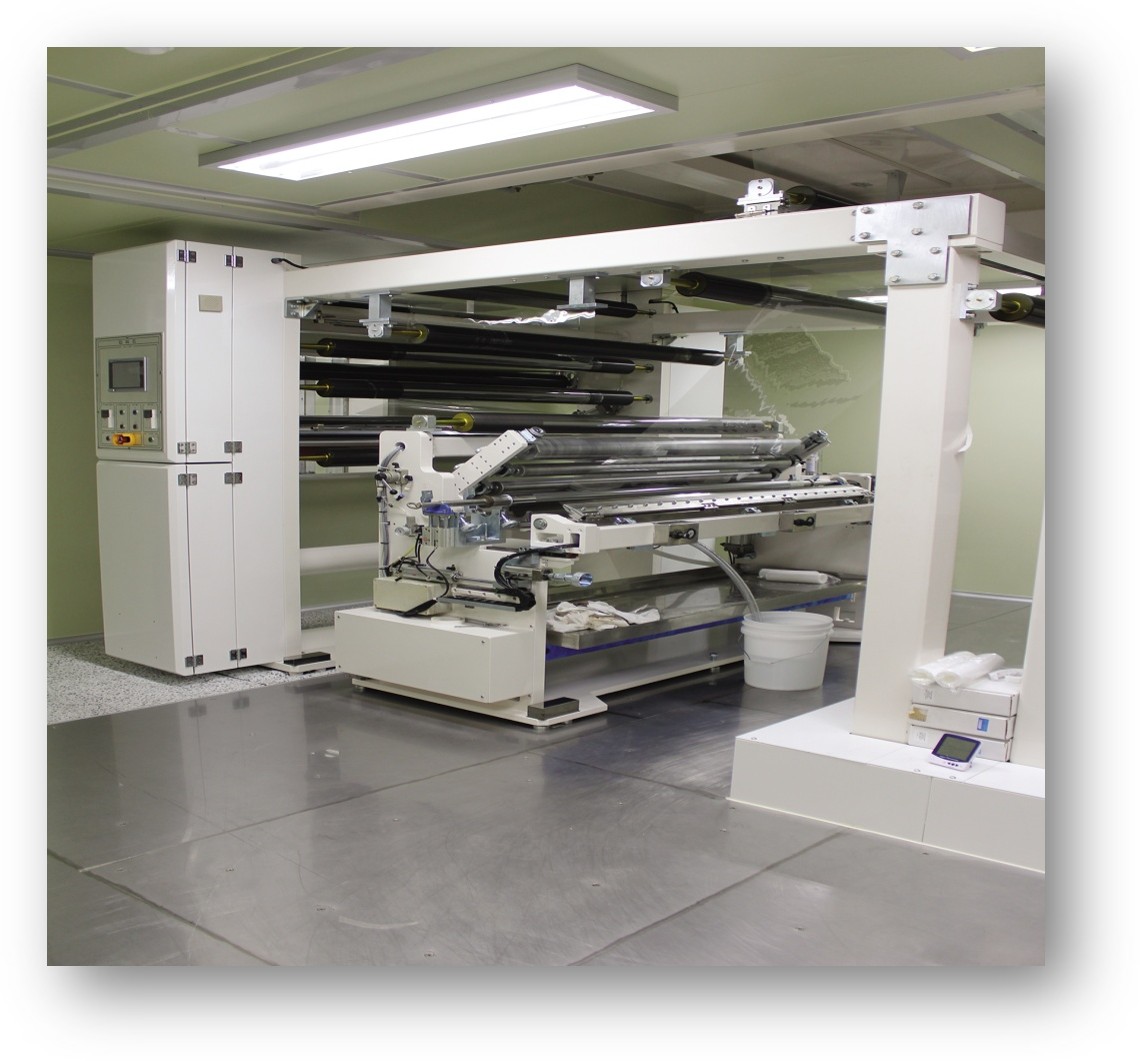

Infeed
인피드
언와인더에서 코팅부로 원단을 균일하게 풀어주는 장치.
- Infeed~Outfeed 구간 텐션 정밀 제어
- 필름 흔들림 방지로 코팅 정밀도 향상
- Main Steel Roll : Ø215 ~ Ø260 (발주자 선택)
- Press Roll : Ø215 ~ Ø260, Rubber·Silicone(경도 70°)

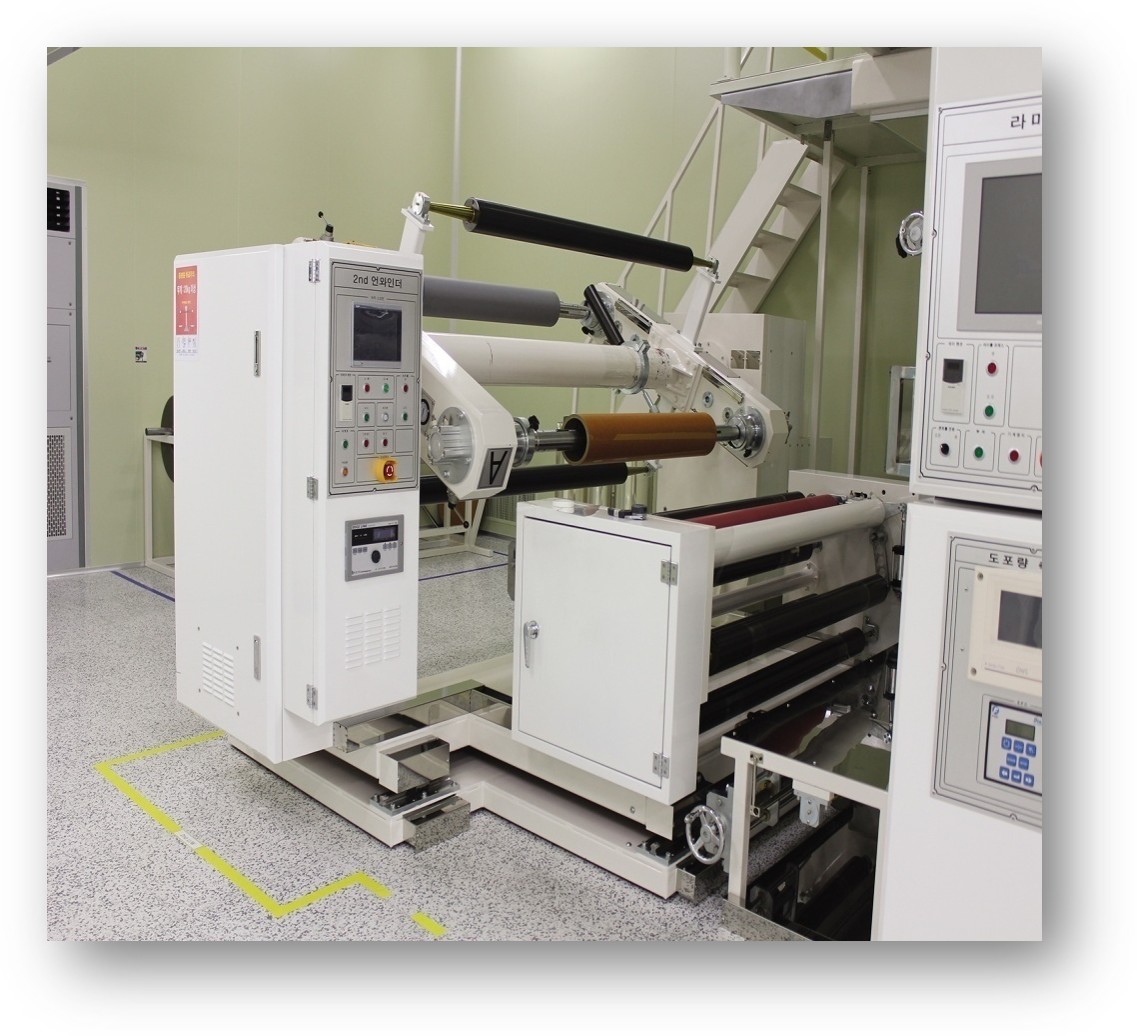

2nd Turret Unwinder
2차 터렛 언와인더
건조된 원단을 2급지와 합지하거나 아웃피딩하는 장치.
- Turret 회전 방식(연속작업), 밀폐식 조립
- 텐션 제어 : 파우더 브레이크 / AC-Vector·Servo + Dancer PLC 연동
- Air Shaft : 3 · 6 inch (Adapter)
- 자동 · 반자동 · 수동 커팅, 양방향 척킹 해제

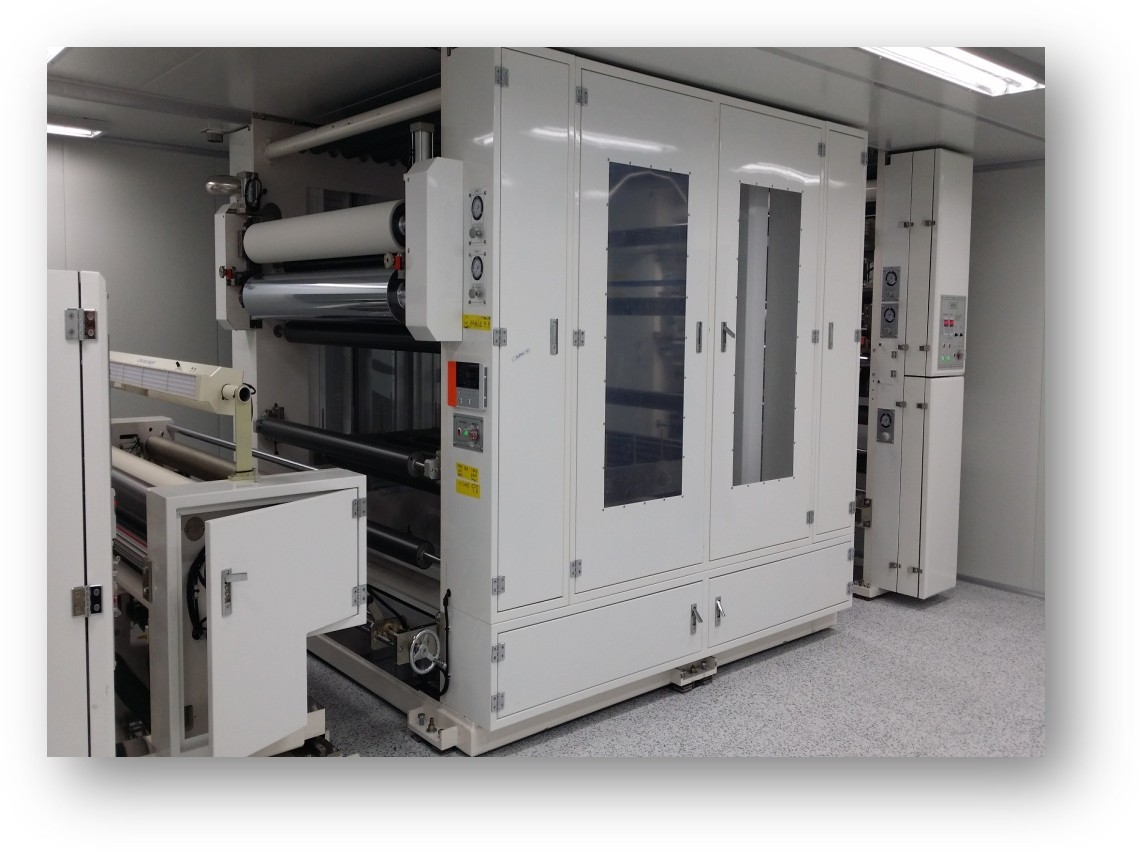

Accumulator
어큐뮬레이터
원단 교체 시 원단을 저장·공급해 무정지 운전을 돕는 장치.
- 메인 코팅라인 무정지 연속 운전 가능
- 제품 품질 향상 · 불량률 감소
Turret Rewinder
터렛 리와인더
코팅·건조된 필름을 일정 텐션으로 되감는 권취 장치.
- 방식 : 1·2축 고정 / Turret
- 텐션 제어 : Pick-Up / AC-Vector·Servo Dancer / V/S Torque
- 전면 Touch 및 Press Roll 적용 가능
- Auto Cutting : 톱날 / Air·Servo (로드레스·리니어)
건조 · 합지
DRYING & LAMINATING
Dry Chamber · 2012 특허(오픈노즐)
드라이 챔버
다양한 열원과 오픈노즐 방식으로 균일하게 건조하는 챔버.
- 재질 : 외부 SS41 / 내부 STS304, 보온 50T·75T
- 여과 공기를 일정 풍압·풍량으로 상부 공급해 건조
- 열원 : 열풍보일러·열교환·전기히터·열매체·가스직화·UV
- Zone별 실린더 상·하 개폐, 실리콘 패킹 밀폐
- 오픈노즐 방식(2012 특허)으로 내부 청소 용이

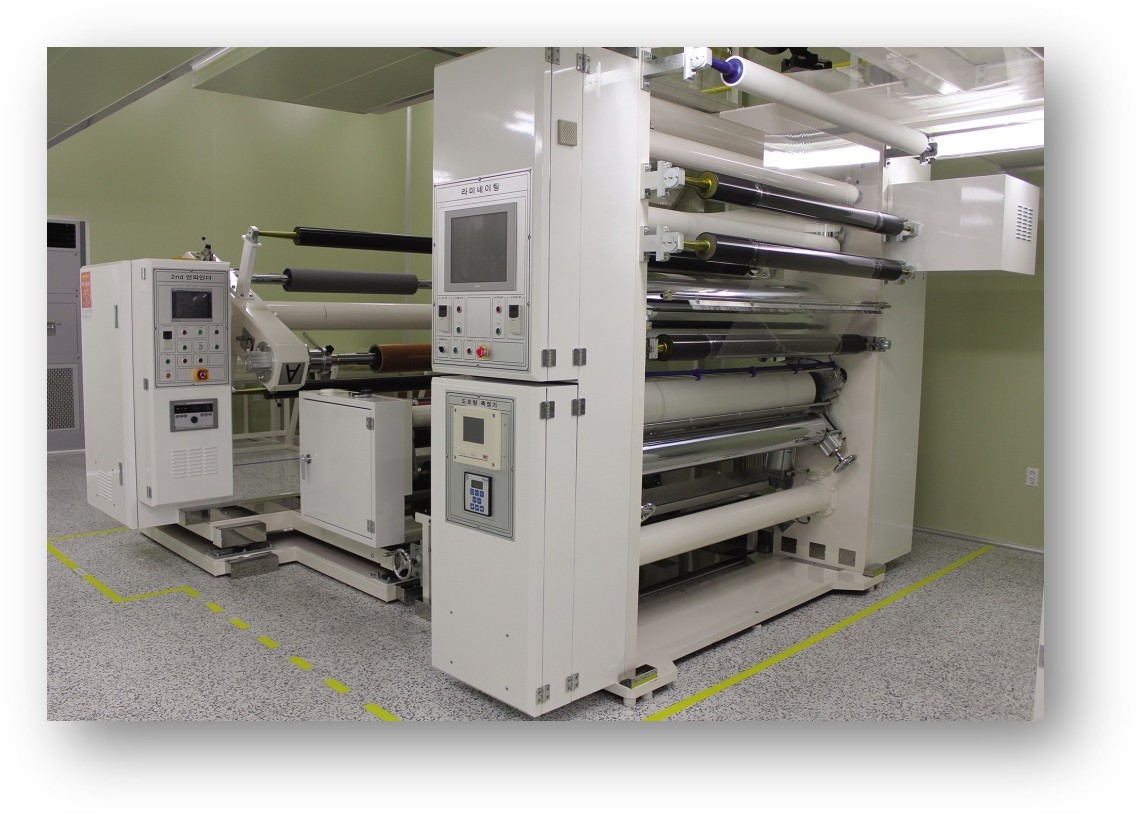

Laminate
라미네이트
코팅·건조된 제품을 2급지와 합지하는 시스템.
- Main Steel Roll : Ø260 ~ Ø450, 내부 열·냉각 사용 가능
- Press Roll : Ø230 ~ Ø300, Rubber·Silicone·RTV(경도 65~80°)
- 스팀 · 물처리(백코팅) 가능
- Slitter Knife 설치 가능
주변기기
AUXILIARY

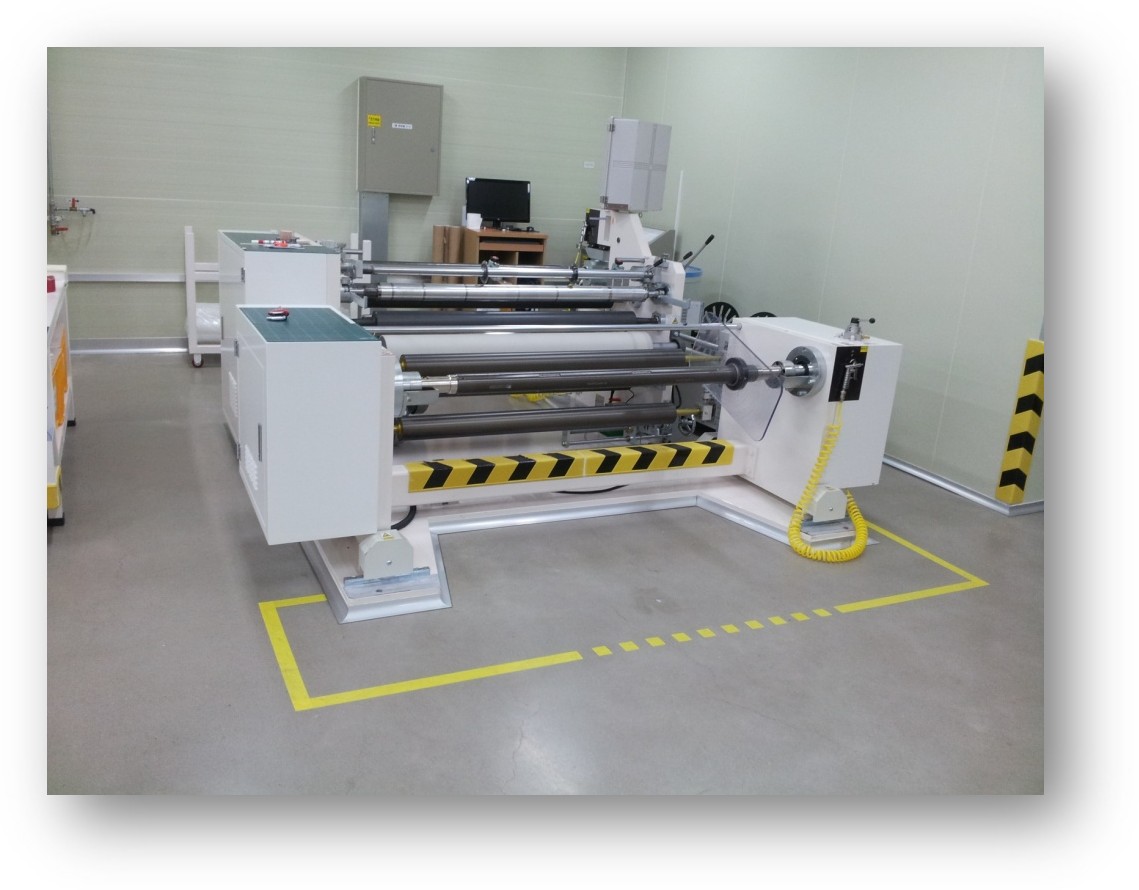

Slitter Machine
슬리터
필름·종이·알루미늄·은박 등을 종방향 절단·권취하는 기계.
- 구성 : Un-winder(권출) / Slitting(절단) / Re-winder(권취)
- 최소폭 10mm 이상 슬리팅
- 원단 폭·길이 사용자 선택

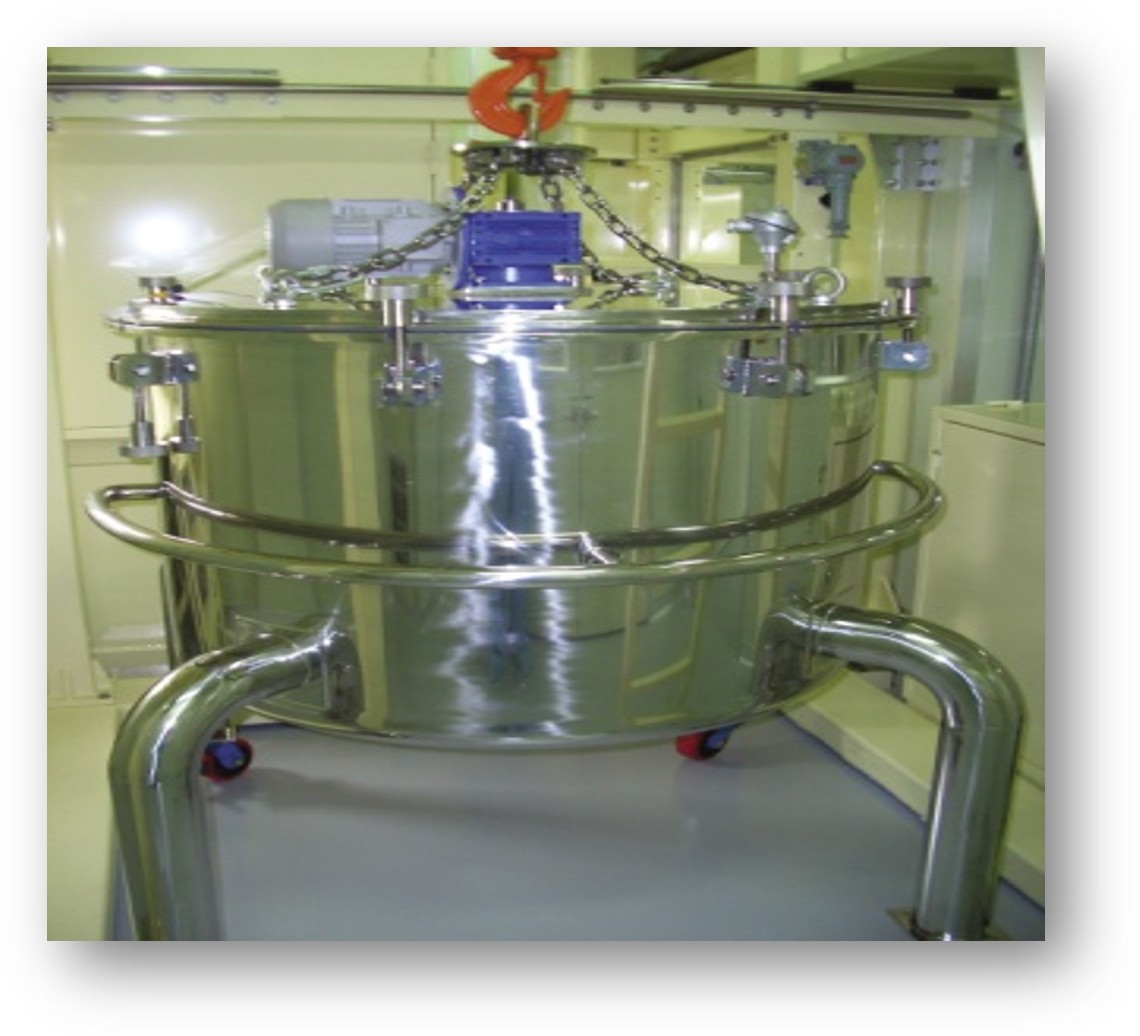

Blender (Mixer)
교반기 (믹서기)
점·접착제, 잉크, 의약품 등을 혼합하는 교반 장치.
- 점·접착 코팅제 / 인쇄용 잉크 / 의약품 혼합
- 핫멜트 접착제 150~230℃ 가열 교반
- 교반 후 보조탱크 사용
Spread Measuring Instrument
자동 도포량 측정기
건조 후 도포량만 검출해 디지털로 표시하는 측정기.
- 측정오차 : 0.5 ~ 1%
- 기종 : 영국 NDC 제품 적용
- 콤마 코터 도포량 자동·수동 조절
- 필름·종이 겸용 측정 (검은 카본 액상 제외)
